耐熱マスキングプラグ
フランジプラグ
用途
- 粉体塗装
- 電着塗装
- ブラスト加工
- 電気メッキ
- プラスチック塗装
- 焼付けをしない塗装
特徴

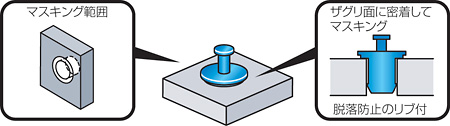

- フランジ付によりねじ穴の周囲もマスキングできます。
- ネジ穴周辺への塗料の過剰付着を防ぐため、フランジ付形状になっています。
製品詳細
| 材質 | 耐熱温度(30分目安) | 対応サイズ | 被せるタイプ | 差し込むタイプ |
|---|---|---|---|---|
| シリコーンゴム | 220 | 下記表を参照 | ○ | ○ |
※2026年8月1日に価格改定を実施いたしました。
| パック販売 | ボックス販売 | ||||||||||
|---|---|---|---|---|---|---|---|---|---|---|---|
| B | D | d | id | L | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) |
| 8 | 3.7 | 3.3 | 0 | 2.8 | 白 | GKW 04X8-P （HDHS4-P） |
10 | 370 | GKW 04X8 （HDHS4-B） |
1,000 | 24,500 |
| 9 | 4.6 | 4.2 | 0 | 3.2 | 緑 | GKW 05X9-P （HDHS5-P） |
10 | 440 | GKW 05X9 （HDHS5-B） |
1,000 | 28,300 |
| 10 | 4.6 | 4.2 | 0 | 3.2 | 緑 | GKW 05X10-P （HDHS5-2-P） |
10 | 470 | GKW 05X10 （HDHS5-2-B） |
1,000 | 30,900 |
| 9.5 | 5.6 | 5.1 | 1.4 | 4 | 青 | GKW 06X9.5-P （HDHS6-P） |
10 | 490 | GKW 06X9.5 （HDHS6-B） |
1,000 | 33,400 |
| 12 | 5.9 | 5.4 | 1.4 | 4 | 青 | GKW 06X12-P （HDHS6-2-P） |
10 | 520 | GKW 06X12 （HDHS6-2-B） |
1,000 | 36,000 |
| 9.5 | 7.4 | 6.8 | 2.3 | 5.3 | 黄 | GKW 08X9.5-P （HDHS8-P） |
10 | 570 | GKW 08X9.5 （HDHS8-B） |
1,000 | 37,300 |
| 13 | 7.4 | 6.8 | 2.3 | 5.3 | 黄 | GKW 08X13-P （HDHS8-2-P） |
10 | 630 | GKW 08X13 （HDHS8-2-B） |
1,000 | 43,700 |
| 16 | 7.4 | 6.8 | 2.3 | 5.3 | 黄 | GKW 08X16-P （HDHS8-3-P） |
10 | 740 | GKW 08X16 （HDHS8-3-B） |
500 | 25,700 |
| 20 | 7.4 | 6.8 | 2.3 | 5.3 | 黄 | GKW 08X20-P （－） |
10 | 860 | GKW 08X20 （－） |
500 | 32,100 |
| 25 | 7.4 | 6.8 | 2.3 | 5.3 | 黄 | GKW 08X25-P （－） |
10 | 1,050 | GKW 08X25 （－） |
500 | 41,100 |
| 16 | 9.3 | 8.5 | 3.4 | 6.5 | 茶 | GKW 10X16-P （HDHS10-P） |
10 | 900 | GKW 10X16 （HDHS10-B） |
500 | 31,500 |
| 20 | 9.3 | 8.5 | 3.4 | 6.5 | 茶 | GKW 10X20-P （HDHS10-2-P） |
10 | 1,110 | GKW 10X20 （HDHS10-2-B） |
500 | 38,400 |
| 16 | 11.1 | 10.2 | 5 | 8.3 | 赤 | GKW 12X16-P （HDHS12-P） |
10 | 1,030 | GKW 12X16 （HDHS12-B） |
500 | 36,000 |
| 24 | 11.1 | 10.2 | 5 | 8.3 | 赤 | GKW 12X24-P （HDHS12-2-P） |
10 | 1,440 | GKW 12X24 （HDHS12-2-B） |
250 | 25,700 |
| 18 | 13 | 12 | 6.9 | 9 | 青 | GKW 14X18-P （HDHS14-P） |
10 | 1,290 | GKW 14X18 （HDHS14-B） |
250 | 23,200 |
| 20 | 15 | 14 | 8.7 | 11 | 緑 | GKW 16X20-P （HDHS16-P） |
10 | 1,650 | GKW 16X20 （HDHS16-B） |
200 | 23,800 |
| 30 | 15 | 14 | 8.7 | 11 | 緑 | GKW 16X30-P （HDHS16-2-P） |
10 | 2,290 | GKW 16X30 （HDHS16-2-B） |
100 | 16,700 |
| 30 | 18.8 | 17.5 | 11.6 | 11 | 黒 | GKW 20X30-P （HDHS20-P） |
10 | 2,600 | GKW 20X30 （HDHS20-B） |
100 | 19,200 |
※2026年8月1日に価格改定を実施いたしました。
※寸法公差は、ISO 3302-1 Class M4に準拠
- ※樹脂成型品につき、多少の寸法誤差が生じます。
- ※耐熱温度は目安です。
- ※ご使用に際しては、サンプルでお試しになることをお勧めします。
- ※色は予告なく変更する場合があります。
- ※上記の性能および数値は、当社比較見解であり、保証値ではありません。塗装条件により異なる場合がありますので、御社の諸条件で試験して頂きますようお願い致します。
- ※サンプルのご依頼や、商品に関するお問い合わせはお電話・FAX・フォームにてお願い致します。ご連絡の際は番号をお間違えの無いようにご注意下さい。
