耐熱マスキングプラグ
4段フランジプラグ
用途
- 粉体塗装
- 電着塗装
- ブラスト加工
- 電気メッキ
- プラスチック塗装
- 焼付けをしない塗装
特徴

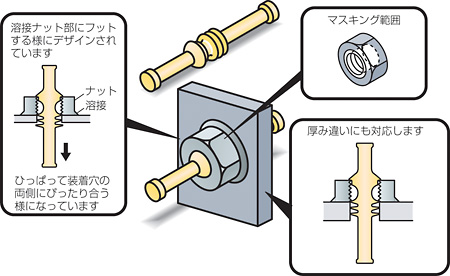

- 溶接ナットなどに最適です。
- ネジ穴の周囲もマスキングできます（両面）。
- 四重のフランジ構造でさまざまなナット幅に対応。
- 取り外しに便利なツマミ付です。
製品詳細
| 材質 | 耐熱温度(30分目安) | 対応サイズ | 被せるタイプ | 差し込むタイプ |
|---|---|---|---|---|
| シリコーンゴム | 220 | M3～M20 | − | ○ |
※2026年8月1日に価格改定を実施いたしました。
| パック販売 | ボックス販売 | |||||||||
|---|---|---|---|---|---|---|---|---|---|---|
| 対応 ネジ径 |
A | B | C | 色 | 品番 （旧品番） |
入数 | 価格(円) | 品番 （旧品番） |
入数 | 価格(円) |
| M3 | 2.4 | 1.7 | 15 | ピンク | GDF 03 F-P （HDGS3-P） |
10 | 290 | GDF 03 F （HDGS3-B） |
1,000 | 18,000 |
| M4 | 2.5 | 2.3 | 15 | 白 | GDF 04 F-P （HDGS4-P） |
10 | 320 | GDF 04 F （HDGS4-B） |
1,000 | 19,200 |
| M5 | 3.2 | 2.7 | 16 | 緑 | GDF 05 F-P （HDGS5-P） |
10 | 390 | GDF 05 F （HDGS5-B） |
1,000 | 25,700 |
| M6 | 4 | 3.3 | 17 | 青 | GDF 06 F-P （HDGS6-P） |
10 | 480 | GDF 06 F （HDGS6-B） |
1,000 | 31,500 |
| M8 | 5.2 | 4.2 | 18 | 黄 | GDF 08 F-P （HDGS8-P） |
10 | 630 | GDF 08 F （HDGS8-B） |
1,000 | 41,100 |
| M10 | 6.4 | 4.9 | 19 | 茶 | GDF 10 F-P （HDGS10-P） |
10 | 860 | GDF 10 F （HDGS10-B） |
500 | 28,300 |
| M12 | 8 | 5.6 | 21 | 赤 | GDF 12 F-P （HDGS12-P） |
10 | 1,440 | GDF 12 F （HDGS12-B） |
250 | 23,800 |
| M14 | 8.8 | 6.4 | 22 | 青 | GDF 14 F-P （HDGS14-P） |
10 | 1,570 | GDF 14 F （HDGS14-B） |
250 | 25,700 |
| M16 | 10.4 | 6.4 | 24 | 緑 | GDF 16 F-P （HDGS16-P） |
10 | 2,100 | GDF 16 F （HDGS16-B） |
200 | 28,300 |
| M20 | 10.4 | 7.9 | 27 | 黒 | GDF 20 F-P （HDGS20-P） |
10 | 2,880 | GDF 20 F （HDGS20-B） |
100 | 20,500 |
※2026年8月1日に価格改定を実施いたしました。
※寸法公差は、ISO 3302-1 Class M4に準拠
- ※樹脂成型品につき、多少の寸法誤差が生じます。
- ※耐熱温度は目安です。
- ※ご使用に際しては、サンプルでお試しになることをお勧めします。
- ※色は予告なく変更する場合があります。
- ※上記の性能および数値は、当社比較見解であり、保証値ではありません。塗装条件により異なる場合がありますので、御社の諸条件で試験して頂きますようお願い致します。
- ※サンプルのご依頼や、商品に関するお問い合わせはお電話・FAX・フォームにてお願い致します。ご連絡の際は番号をお間違えの無いようにご注意下さい。
