専用シート

耐熱マスキングプラグ

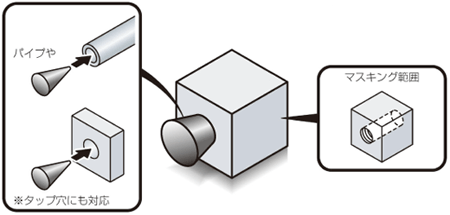

円錐プラグ(EPDM)

用途

  • メラミン・アクリル塗装
  • ブラスト加工
  • 電気メッキ
  • アルマイト
  • プラスチック塗装
  • 焼付けをしない塗装
  • 熱をかけない塗装のマスキング

特徴

  • 耐薬品性に優れています。
  • シリコン製プラグに比べて安価です。

製品詳細

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
EPDM 150 M3〜M24

※2022年10月1日に価格改定実施いたしました。

  パック販売 ボックス販売
対応
ネジ径
d-D L 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
- 0.8-2.5 25.4 HBAE25-2-P 10 120 140 HBAE25-2-B 1,000 6,000 6,480
M3 1.6-3.2 15.9 HBAE32-P 10 120 140 HBAE32-B 1,000 6,000 6,480
M3〜M4 1.6-4.7 15.9 HBAE47-P 10 120 140 HBAE47-B 1,000 9,200 10,000
M4〜M5 1.2-4.8 55.9 HBAE48-P 10 180 200 HBAE48-B 1,000 12,800 13,900
1.2-5.0 27.9 HBAE50-P 10 120 140 HBAE50-B 1,000 9,200 10,000
1.6-5.1 19.1 HBAE51-P 10 120 140 HBAE51-B 1,000 9,200 10,000
1.2-5.5 38.1 HBAE55-P 10 180 200 HBAE55-B 1,000 12,800 13,900
M5〜M6 3.2-6.4 19.1 GKE 0250X0750-P
(HBAE64-P)
10 180 200 GKE 0250X0750
(HBAE64-B)
1,000 12,800 13,900
M6 4.7-8.7 15.9 GKE 0343X0625-P
(HBAE87-P)
10 240 270 GKE 0343X0625
(HBAE87-B)
1,000 16,000 17,300
M8 4.7-8.7 25.4 HBAE87-2-P 10 330 370 HBAE87-2-B 1,000 21,600 23,400
M8〜M10 6.4-9.5 19.1 GKE 0375X0750-P
(HBAE95-P)
10 330 370 GKE 0375X0750
(HBAE95-B)
1,000 21,600 23,400
M8 3.2-9.5 31.8 HBAE95-2-P 10 380 420 HBAE95-2-B 1,000 24,000 26,000
M8〜M10 5.0-10.0 48 HBAE100-P 10 650 720 HBAE100-B 500 20,000 21,600
- 8.7-11.1 17.5 HBAE111-P 10 440 490 HBAE111-B 500 14,000 15,200
M10 6.4-11.1 25.4 GKE 0437X1000-P
(HBAE111-2-P)
10 440 490 GKE 0437X1000
(HBAE111-2-B)
500 15,200 16,500
M12 9.0-12.0 19 GKE 0472X0748-P
(HBAE120-P)
10 500 550 GKE 0472X0748
(HBAE120-B)
500 16,400 17,800
7.9-12.7 25.4 GKE 0500X1000-P
(HBAE127-P)
10 650 720 GKE 0500X1000
(HBAE127-B)
500 20,000 21,600
3.2-12.7 50.8 HBAE127-2-P 10 760 840 HBAE127-2-B 200 10,400 11,300
M14 9.5-14.3 25.4 GKE 0563X1000-P
(HBAE143-P)
10 650 720 GKE 0563X1000
(HBAE143-B)
200 9,200 10,000
M12〜M14 8.0-14.3 28 HBAE143-2-P 10 650 720 HBAE143-2-B 200 9,200 10,000
M14 10.0-15.0 25.4 GKE 0594X1000-P
(HBAE150-P)
10 650 720 GKE 0594X1000
(HBAE150-B)
200 10,000 10,800
M14〜M16 11.1-15.9 20.7 GKE 0625X0813-P
(HBAE159-P)
10 650 720 GKE 0625X0813
(HBAE159-B)
200 10,000 10,800
M16 12.7-16.7 25.4 HBAE167-P 10 760 840 HBAE167-B 200 10,400 11,300
13.0-17.0 25.4 GKE 0669X1000-P
(HBAE170-P)
10 760 840 GKE 0669X1000
(HBAE170-B)
200 10,400 11,300
11.1-17.4 25.4 HBAE174-P 10 760 840 HBAE174-B 200 10,400 11,300
M18〜M20 14.0-19.0 25.4 GKE 0748X1000-P
(HBAE190-P)
10 880 970 GKE 0748X1000
(HBAE190-B)
200 12,000 13,000
M20 15.9-20.6 25.4 HBAE206-P 10 980 1,080 HBAE206-B 100 7,600 8,210
M22 18.0-23.8 25.4 GKE 0938X1000-P
(HBAE238-P)
10 1,100 1,210 GKE 0938X1000
(HBAE238-B)
100 8,400 9,080
M24 20.0-26.0 25.4 GKE 1024X1000-P
(HBAE260-P)
10 1,100 1,210 GKE 1024X1000
(HBAE260-B)
100 9,200 10,000

※2022年10月1日に価格改定実施いたしました。

※寸法公差は、ISO 3302-1 Class M4に準拠

  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。
