専用シート

耐熱マスキングプラグ

ワッシャープルプラグ/ディスク

用途

  • 粉体塗装
  • 電着塗装
  • ブラスト加工
  • 電気メッキ
  • アルマイト
  • プラスチック塗装
  • 焼付けをしない塗装

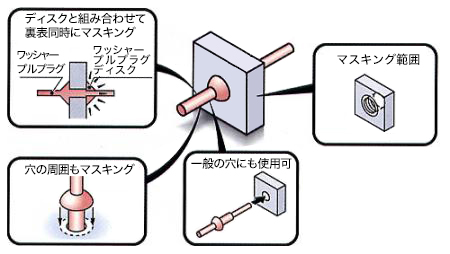

特徴

  • M3〜M20に対応できます。
  • 穴と同時に穴の周囲もマスキングできます。
  • 反対側からディスクで押える構造になっています。

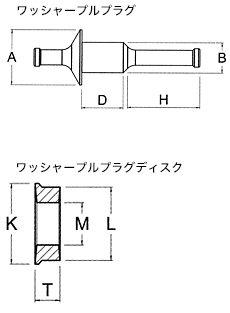

製品詳細

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
シリコーン 220 M3〜M20

※2022年10月1日に価格改定実施いたしました。

■ワッシャープルプラグ パック販売 ボックス販売
対応
ネジ径
A B D H 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
M3 10 2.9 15 20 ピンク GBM 03X15-P
(HDAS3-P)
10 220 250 GBM 03X15
(HDAS3-B)
1,000 17,500 18,900
M4 10 3.8 15 20 GBM 04X15-P
(HDAS4-P)
10 280 310 GBM 04X15
(HDAS4-B)
1,000 21,000 22,700
M5 12 4.5 15 20 GBM 05X15-P
(HDAS5-P)
10 330 370 GBM 05X15
(HDAS5-B)
1,000 25,000 27,000
M6 14 5.5 15 20 GBM 06X15-P
(HDAS6-P)
10 500 550 GBM 06X15
(HDAS6-B)
500 19,000 20,600
M8 16 7.4 15 20 GBM 08X15-P
(HDAS8-P)
10 600 660 GBM 08X15
(HDAS8-B)
500 20,000 21,600
M10 18 9.2 15 23 GBM 10X15-P
(HDAS10-P)
10 650 720 GBM 10X15
(HDAS10-B)
250 11,300 12,300
M12 20 11 15 24 GBM 12X15-P
(HDAS12-P)
10 760 840 GBM 12X15
(HDAS12-B)
250 12,500 13,500
M14 22 12.8 15 24 GBM 14X15-P
(HDAS14-P)
10 1,200 1,320 GBM 14X15
(HDAS14-B)
100 8,000 8,640
M16 24 14.9 15 24 GBM 16X15-P
(HDAS16-P)
10 1,500 1,650 GBM 16X15
(HDAS16-B)
100 11,000 11,900
M18 26 16.3 20 29 GBM 18X20-P
(HDAS18-P)
1 200 220 GBM 18X20
(HDAS18-B)
50 7,500 8,100
M20 28 18.4 20 29 GBM 20X20-P
(HDAS20-P)
1 250 280 GBM 20X20
(HDAS20-B)
50 9,500 10,300

■ワッシャープルプラグディスク パック販売 ボックス販売
対応
ネジ径
K L M T 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
M3 10 5.5 2.6 3.4 ピンク GBMB 03X3-P
(HDAS3D-P)
10 120 140 GBMB 03X3
(HDAS3D-B)
1,000 8,000 8,640
M4 10 7 3.4 3.4 GBMB 04X3-P
(HDAS4D-P)
10 180 200 GBMB 04X3
(HDAS4D-B)
1,000 8,500 9,180
M5 12 8 4.1 4.5 GBMB 05X4-P
(HDAS5D-P)
10 220 250 GBMB 05X4
(HDAS5D-B)
1,000 9,500 10,300
M6 14 10 5 4.6 GBMB 06X4-P
(HDAS6D-P)
10 280 310 GBMB 06X4
(HDAS6D-B)
1,000 13,000 14,100
M8 16 13 6.7 5.7 GBMB 08X5-P
(HDAS8D-P)
10 330 370 GBMB 08X5
(HDAS8D-B)
1,000 15,000 16,200
M10 18 16 8.2 5.8 GBMB 10X5-P
(HDAS10D-P)
10 380 420 GBMB 10X5
(HDAS10D-B)
1,000 17,000 18,400
M12 20 18 10 5.8 GBMB 12X5-P
(HDAS12D-P)
10 440 490 GBMB 12X5
(HDAS12D-B)
500 10,000 10,800
M14 22 20 11.6 6.8 GBMB 14X6-P
(HDAS14D-P)
10 600 660 GBMB 14X6
(HDAS14D-B)
500 18,000 19,500
M16 24 22 13.7 6.8 GBMB 16X6-P
(HDAS16D-P)
10 750 830 GBMB 16X6
(HDAS16D-B)
500 22,500 24,300
M18 26 24 15.1 6.9 GBMB 18X6-P
(HDAS18D-P)
1 100 110 GBMB 18X6
(HDAS18D-B)
250 15,000 16,200
M20 28 26 17.2 6.9 GBMB 20X6-P
(HDAS20D-P)
1 120 140 GBMB 20X6
(HDAS20D-B)
250 19,000 20,600

※2022年10月1日に価格改定実施いたしました。

※寸法公差は、ISO 3302-1 Class M4に準拠

  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。
