専用シート

耐熱マスキングプラグ

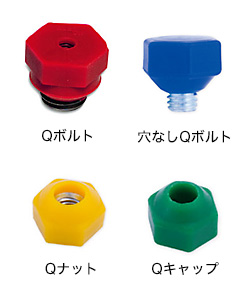

Qボルト/穴なしQボルト/Qナット/Qキャップ

用途

  • 粉体塗装
  • ブラスト加工
  • アルマイト
  • 焼付けをしない塗装

特徴

  • Qボルト
    ・ボルト(鉄)とシリコンが一体になったプラグです。
    ・ネジ穴の入口に密着するため電着塗装に最適です。
    ・上面のネジ穴に別売のアイボルトを組み合わせることで吊り下げもでき通電も確保。
  • 穴なしQボルト
    ・上面のネジ穴がないQボルトです。
  • Qナット
    ・六角ナットが入ったQボルトです。
    ・ネジシャフトやボルトと組み合わせてお使いいただけます。
  • Qキャップ
    ・市販の六角ボルトやナットにかぶせるシリコン製キャップです。
    ・必要な長さのボルトと組み合わせてお使いください。

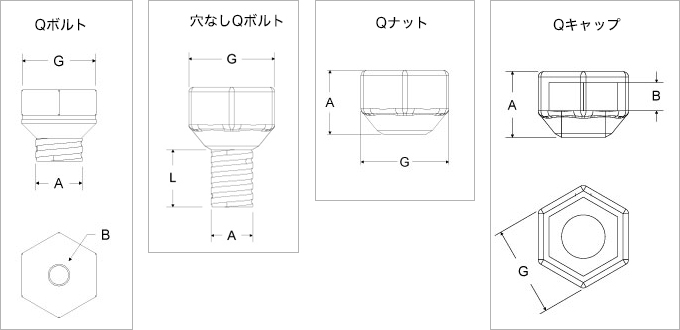

製品詳細

材質 耐熱温度(30分目安) 対応サイズ 被せるタイプ 差し込むタイプ
シリコン/鉄 220

■Qボルト

パック販売 ボックス販売
A G B 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
M3 6 M4 ピンク QB 03-P
(HEAS3-P)
10 550 QB 03
(HEAS3-B)
1,000 37,500
M4 7 M4 QB 04-P
(HEAS4-P)
10 650 QB 04
(HEAS4-B)
1,000 45,000
M5 8 M4 QB 05-P
(HEAS5-P)
10 760 QB 05
(HEAS5-B)
1,000 55,000
M6 10 M4 QB 06-P
(HEAS6-P)
10 880 QB 06
(HEAS6-B)
200 14,000
M8 13 M4 QB 08-P
(HEAS8-P)
10 980 QB 08
(HEAS8-B)
200 16,000
M10 16 M4 QB 10-P
(HEAS10-P)
10 1,200 QB 10
(HEAS10-B)
200 20,000
M12 18 M5 QB 12-P
(HEAS12-P)
10 1,750 QB 12
(HEAS12-B)
100 15,000
M14 24 M6 QB 14-P
(HEAS14-P)
1 240 QB 14
(HEAS14-B)
50 9,500
M16 24 M6 QB 16-P
(HEAS16-P)
1 280 QB 16
(HEAS16-B)
50 11,500
M20 30 M8 QB 20-P
(HEAS20-P)
1 400 QB 20
(HEAS20-B)
50 16,500
M22 32 M8 QB 22-P
(HEAS22-P)
1 600 QB 22
(HEAS22-B)
20 10,000
M24 36 M8 QB 24-P
(HEAS24-P)
1 700 QB 24
(HEAS24-B)
20 11,500
G1/8 16 M6 QB G1/8-P
(HEASG18-P)
10 2,200 QB G1/8
(HEASG18-B)
200 30,000
G1/4 20 M6 QB G1/4-P
(HEASG14-P)
1 380 QB G1/4
(HEASG14-B)
50 13,000
G3/8 26 M6 ピンク QB G3/8-P
(HEASG28-P)
1 550 QB G3/8
(HEASG38-B)
20 7,400
G1/2 28 M6 グレー QB G1/2-P
(HEASG12-P)
1 600 QB G1/2
(HEASG12-B)
20 8,200
G3/4 33 M6 オレンジ QB G3/4-P
(HEASG34-P)
1 680 QB G3/4
(HEASG34-B)
10 4,600
G1 40 M6 QB G1-P
(HEASG1-P)
1 800 QB G1
(HEASG1-B)
10 5,400
M8×0.75 13 M4 QB M8×0.75-P
(HEASG8-2-P)
10 1,500 QB M8×0.75
(HEASG8-2-B)
200 21,000
M10×1.0 16 M4 QB M10×1.0-P
(HEASG10-2-P)
10 1,800 QB M10×1.0
(HEASG10-2-B)
200 25,000

■穴なしQボルト

パック販売 ボックス販売
A G B 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
M3 9.5 2.5 ピンク QBB 03-P
(-)
10 400 QBB 03
(-)
1,000 30,000
M4 11.0 3.0 QBB 04-P
(-)
10 500 QBB 04
(-)
1,000 38,000
M5 11.9 4.0 QBB 05-P
(-)
10 600 QBB 05
(-)
750 33,000
M6 13.9 4.0 QBB 06-P
(-)
10 700 QBB 06
(-)
500 27,000
M8 16.8 3.5 QBB 08-P
(-)
10 800 QBB 08
(-)
250 16,000
M10 20.5 5.0 QBB 10-P
(-)
10 1,000 QBB 10
(-)
150 12,000
M12 22.5 5.0 QBB 12-P
(-)
10 1,500 QBB 12
(-)
100 12,000

■Qナット

パック販売 ボックス販売
G A 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
9.5 7.5 ピンク QBN 03-P
(-)
10 350 QBN 03
(-)
1,000 28,000
11.0 8.1 QBN 04-P
(-)
10 450 QBN 04
(-)
1,000 34,000
11.9 9.1 QBN 05-P
(-)
10 500 QBN 05
(-)
1,000 38,000
13.9 10.2 QBN 06-P
(-)
10 600 QBN 06
(-)
1,000 44,000
16.8 12.3 QBN 08-P
(-)
10 700 QBN 08
(-)
500 30,000
20.5 13.4 QBN 10-P
(-)
10 900 QBN 10
(-)
150 12,000
22.5 14.3 QBN 12-P
(-)
10 1,200 QBN 12
(-)
100 9,500

■Qキャップ

パック販売 ボックス販売
G A B 品番
(旧品番)
入数 価格(円) 品番
(旧品番)
入数 価格(円)
9.5 7.5 1.9 ピンク QBB 03 A-P
(-)
10 200 QBB 03 A
(-)
1,000 16,000
11.0 8.1 2.6 QBB 04 A-P
(-)
10 250 QBB 04 A
(-)
1,000 20,000
11.9 9.1 3.4 QBB 05 A-P
(-)
10 300 QBB 05 A
(-)
1,000 24,000
13.9 10.2 3.8 QBB 06 A-P
(-)
10 350 QBB 06 A
(-)
1,000 28,000
16.8 12.3 5.2 QBB 08 A-P
(-)
10 450 QBB 08 A
(-)
500 17,000
20.5 13.4 6.2 QBB 10 A-P
(-)
10 700 QBB 10 A
(-)
150 7,500
22.5 14.3 7.2 QBB 12 A-P
(-)
10 800 QBB 12 A
(-)
100 6,400
  • ※樹脂成型品につき、多少の寸法誤差が生じます。
  • ※耐熱温度は目安です。
  • ※ご使用に際しては、サンプルでお試しになることをお勧めします。
  • ※色は予告なく変更する場合があります。
  • 上記の性能および数値は、当社比較見解であり、保証値ではありません。塗装条件により異なる場合がありますので、御社の諸条件で試験して頂きますようお願い致します。
